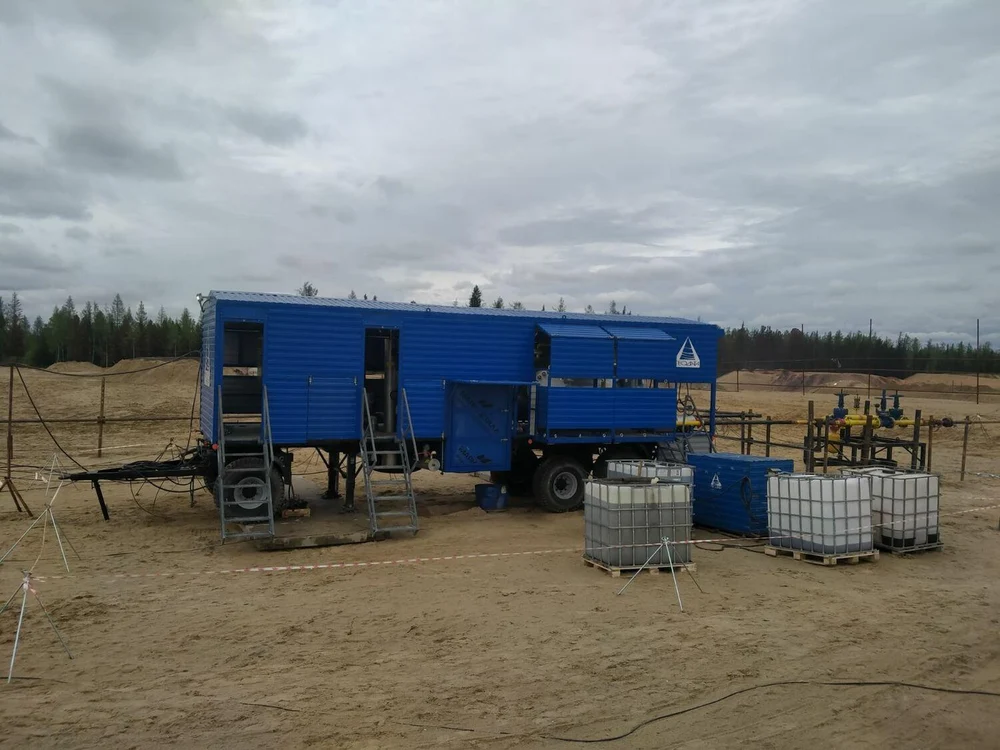

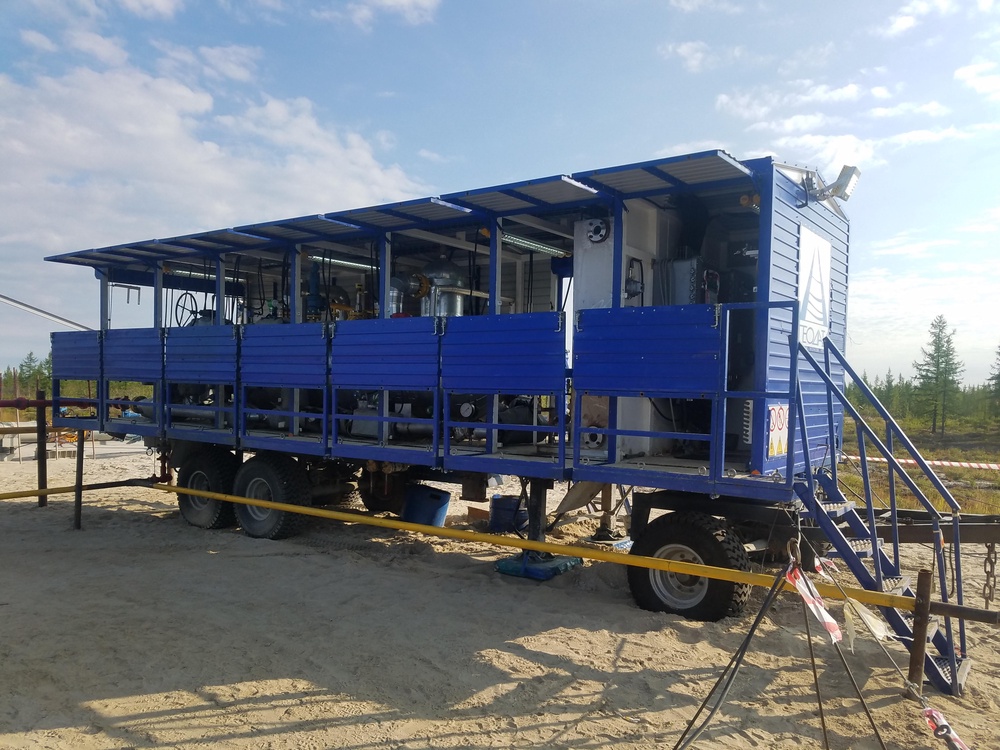

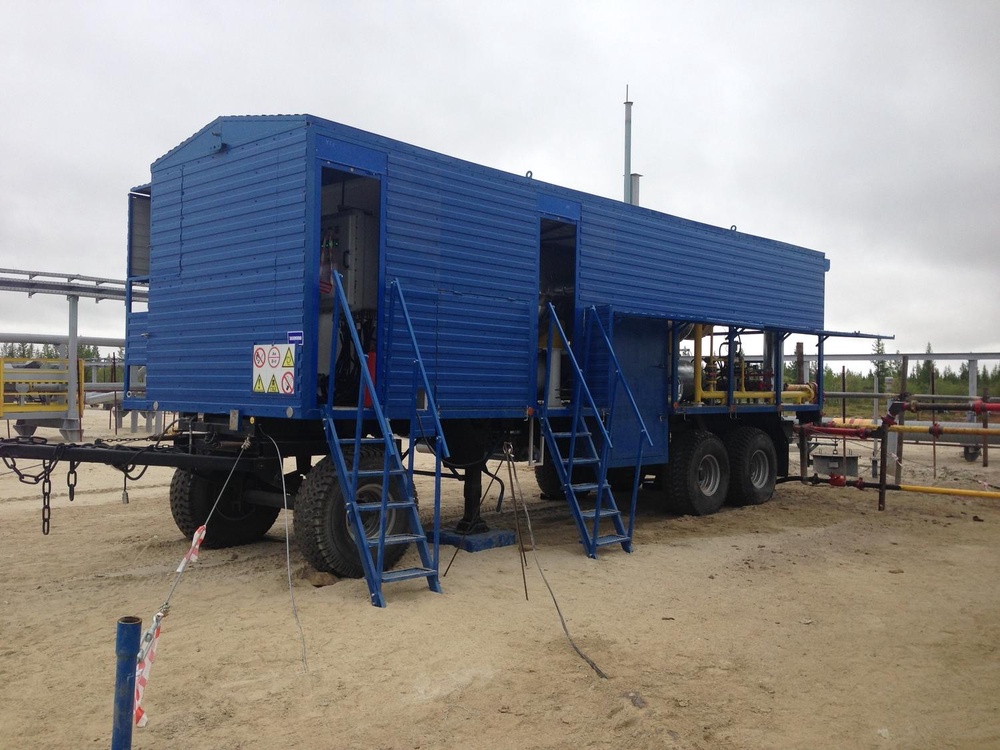

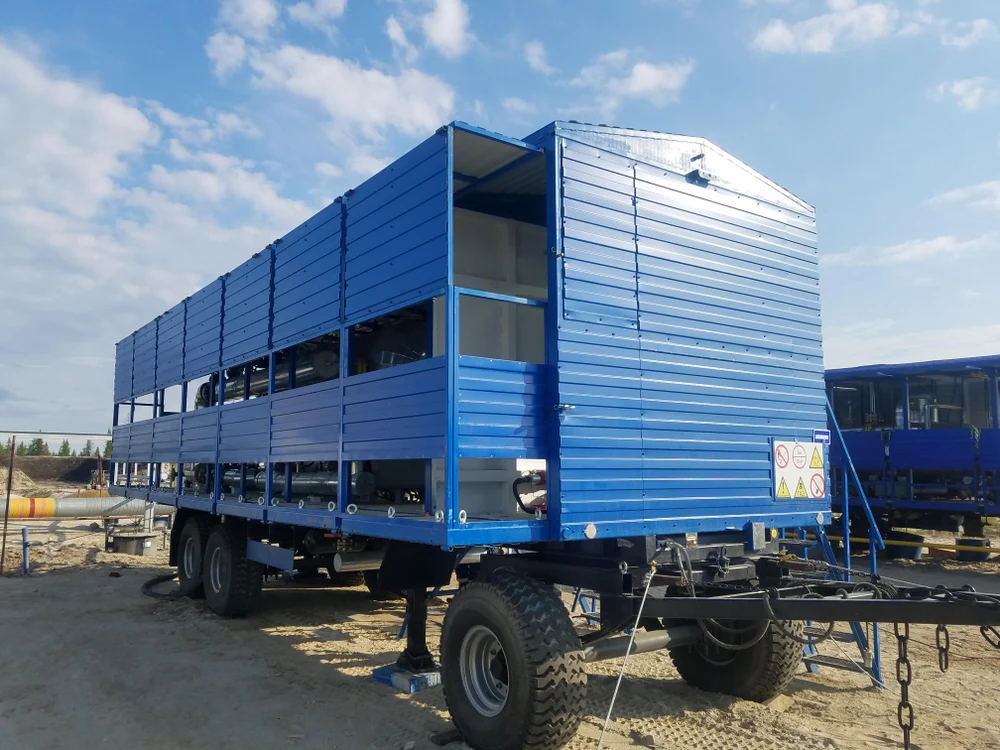

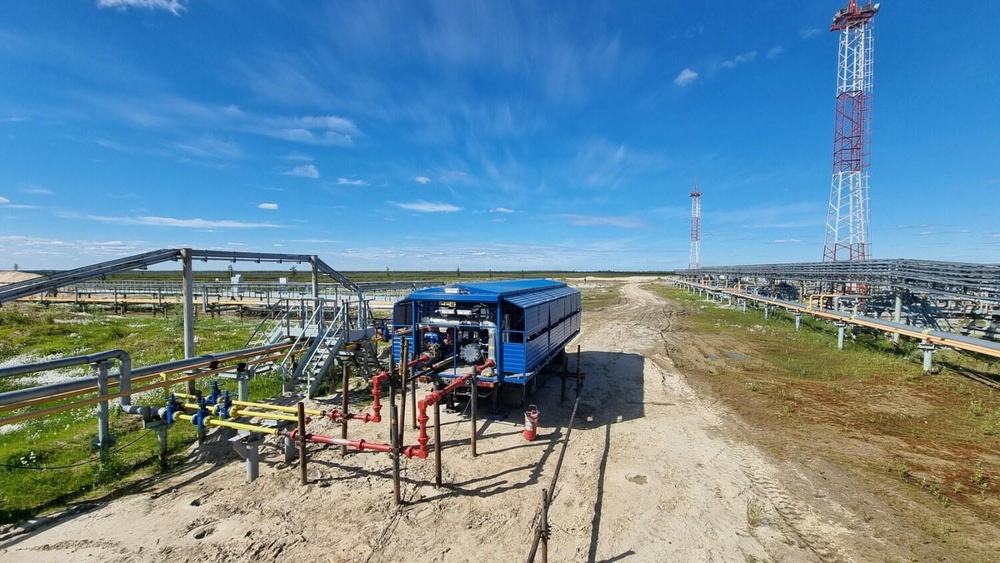

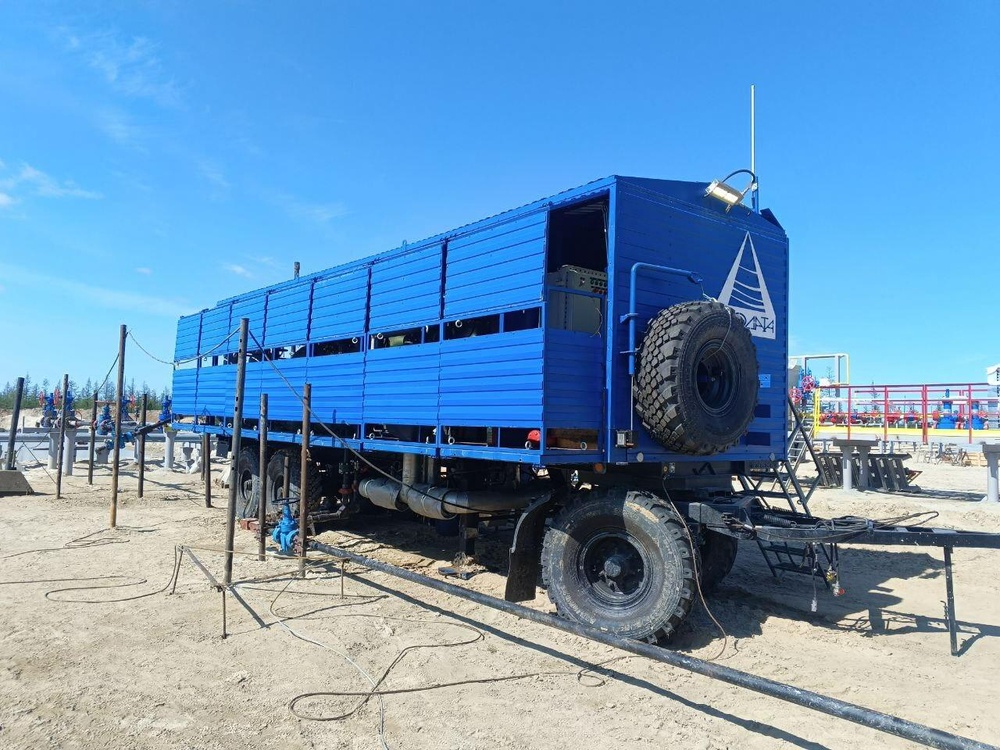

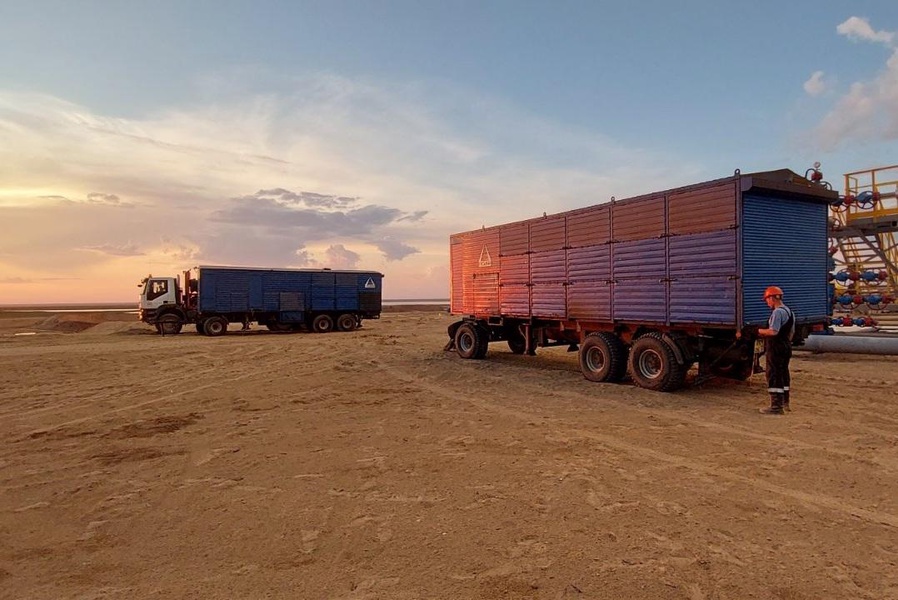

Передвижной (мобильный) комплекс ПКДС

Современные технологии для исследования и освоения газоконденсатных и нефтегазовых скважин без выпуска газа в атмосферу

Характеристики

ПКДС является передвижным технологическим оборудованием и предназначен для проведения полнопоточных газоконденсатных исследований скважин на стадиях освоения, разработки и эксплуатации, газовых, газоконденсатных и нефтегазовых месторождений, а также подземных хранилищ газа, с целью подсчета запасов газа и конденсата, а также определения оптимальных эксплуатационных характеристик объекта Основное назначение ПКДС - трехфазная сепарация и раздельный замер дебита фаз флюида скважин: газа, нестабильного газового конденсата/нефти, пластовой воды, очистка флюида от механических примесей и отбор представительных проб газовой и жидкостных фаз

Преимущества

<24 ч

Монтаж и развертывание в рабочее положение

< 20 м

Длина автопоезда (тягача с прицепом или полуприцепом)

<25 т

Масса в снаряженном состоянии

20 лет

Установленный срок службы

Система контроля и управления ПКДС обеспечивает выполнение следующих основных функций: • централизованный контроль состояния объекта; • дистанционное управление технологическим режимом; • сигнализация отклонения параметров от нормы; • регулирование параметров процесса; • формирование журнала технологического процесса; • формирование журнала произведенных замеров.

Средства КИПиА ПКДС позволяют измерять: • объемный расход газового потока после сепарации в широком диапазоне; • массовый и/или объемный расход жидкостных потоков после сепарации; • плотность газового и жидкостных потоков при рабочих условиях; • давление и температуру входящего потока; • давление и температуру газового и жидкостных потоков после сепарации; • давление и температуру входящего потока; • уровень жидкости в сепараторе; • границу раздела жидкостных фаз в сепараторе;

Сепаратор предназначен для трехфазной сепарации входного потока – газ, легкая жидкость (углеводороды), тяжелая жидкость (пластовая вода). Конструкция внутренних элементов сепаратора позволяет разделять фазы «газ-жидкость» и «жидкость-жидкость» с высокой степенью сепарации и низким перепадом давления

Термошкаф отбора проб позволяет производить отбор представительских проб газа и жидкости при одинаковых термобарических условиях в сепараторе и пробоотборных контейнерах, путем автоматического термостатирования пробоотборных контейнеров и пробоотборных линий. Шкаф рассчитан на одновременную загрузку 2-х поршневых контейнеров типа ПК или 10-литровых газовых баллонов типа ГБ для отбора проб газа, а также 4-х жидкостных контейнеров типа КЖ.

Пескошламоуловитель позволяет определять количество и характер выносимых из скважины механических примесей размером более 0,05 мм. Пескошламоуловитель может быть интегрирован в ПКДС, а так же выполнен в выносном исполнении

Установка дозирования входящая в состав оборудования ПКДС, осуществляет дозированную подачу реагента или ингибитора гидратообразования с возможностью дистанционного управления и ведения учета количества поданного реагента

Система беспроводной связи между технологическим блоком и операторной обеспечивает устойчивую связь и высокоскоростную передачу данных

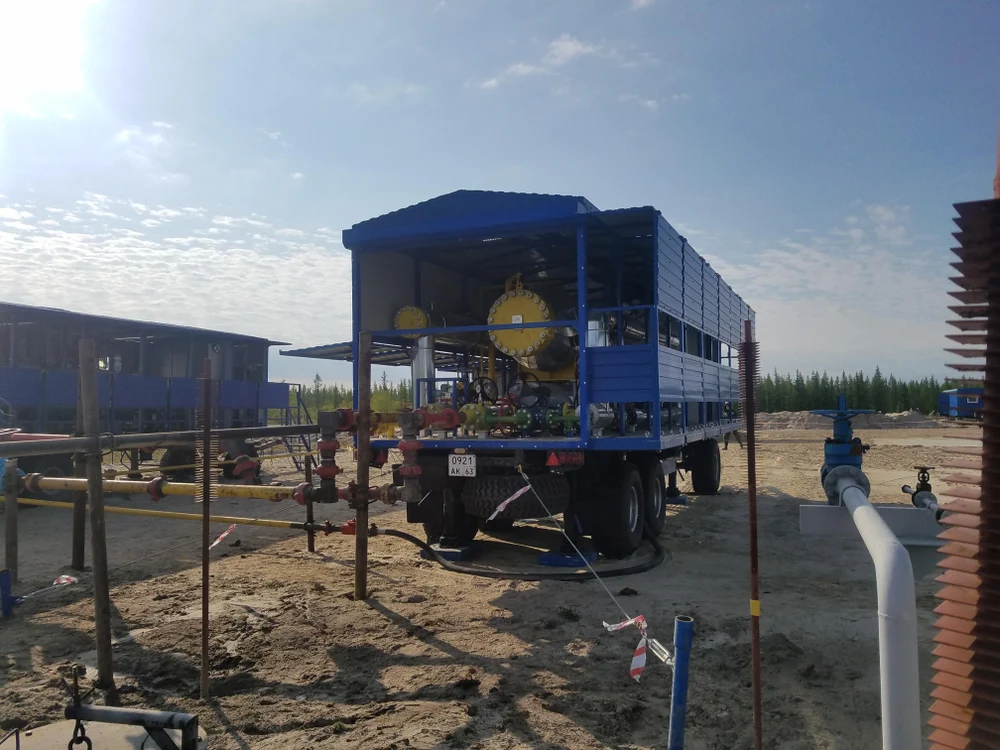

Трубопроводная обвязка и арматура ПКДС обеспечивает управление потоками в автоматическом и ручном режиме. Схемой ПКДС предусматривается работа как с отправкой всей продукции в сборный коллектор, так и с раздельным отведением потоков в коллектор или накопительные емкости, а так же отводом пластовой воды на факельную установку для выпаривания

Основные характеристики

Рабочая среда пластовый газ, газоконденсат, нефть, пластовая вода водо-метанольный раствор Рабочее давление блока входного манифольда, МПа до 70 Рабочее давление сепарационного блока, МПа до 16 МПа Максимальная производительность по входному потоку, нм³/сут до 2 000 000 Максимальная производительность по жидкости, м³/сут. до 2000 Расчетное давление, МПа 16,0 Давление испытания, МПа 22,0 Пределы измерения дебита газа, м³/ч (при рабочих условиях) 8 - 1230 Пределы измерения дебита жидкости, м³/ч (при использовании вихревых расходомеров) 0,6 - 43 Пределы измерения дебита жидкости, т/ч (при использовании массовых расходомеров) 0 - 65 Пределы измерения давления, МПа 0 - 25 Пределы измерения температуры, С –50 +200 Пределы измерения плотности газа, кг/м³ 0,5-1500 Пределы измерения плотности жидкости, кг/м³ 0,5-2000 Климатическое исполнение по ГОСТ 15150-69 УХЛ Категория размещения по ГОСТ 15150-69 I Габаритные размеры, мм, длина 11800 ширина 2500 высота 3900 Масса в транспортном состоянии, кг, не более 21 000 Напряжение питания 3ф, 380 В, 50Гц Потребляемая мощность, кВт, не более 20
